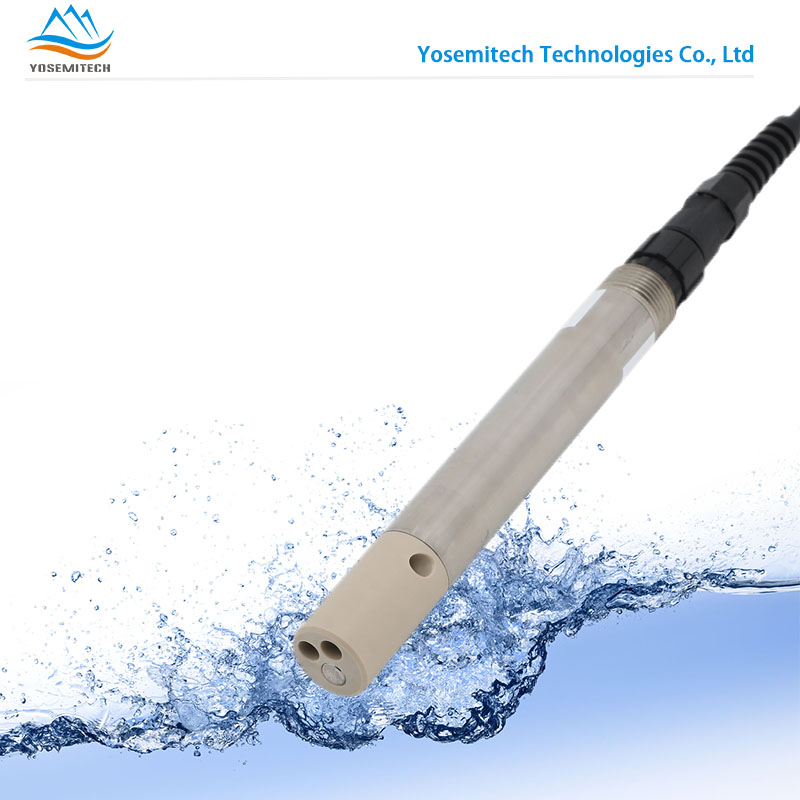

Y521-A在线电导率（盐度）传感器简介
禹山传感推出的 Y521-A在线电导率（盐度）传感器，采用国际领先的四电极技术，RS485 数字接口、支持 MODBUS 协议。相比传统的两电极传感器精度更高、测量范围更广、稳定性更佳。
传感器特点：
RS-485 数字式传感器，标准 MODBUS 协议；
同步输出电导率、盐度、TDS 及温度等参数；
内置温度传感器，自动温度补偿；
抗极化效应强，可长期在线使用。
Y521-A在线电导率（盐度）传感器参数
产品名称 | Y521-A 电导率（盐度）传感器 |
测量原理 | 四电极 |
电导量程 | 0.001-5mS/cm或0.001-100mS/cm |
电导精度 | ±1%或0.01mS/cm（取大者） |
盐度量程 | 0-2.5ppt或0-80ppt |
盐度精度 | ±0.05ppt或±1ppt |
TDS量程 | 0-3200mg/L或0-64000mg/L |
温度范围 | 0-50℃ |
防护等级 | IP68 |
接口 | 支持RS-485， MODBUS协议 |
功耗 | 0.2W（建议供电：DC 9-24V，＞500mA） |

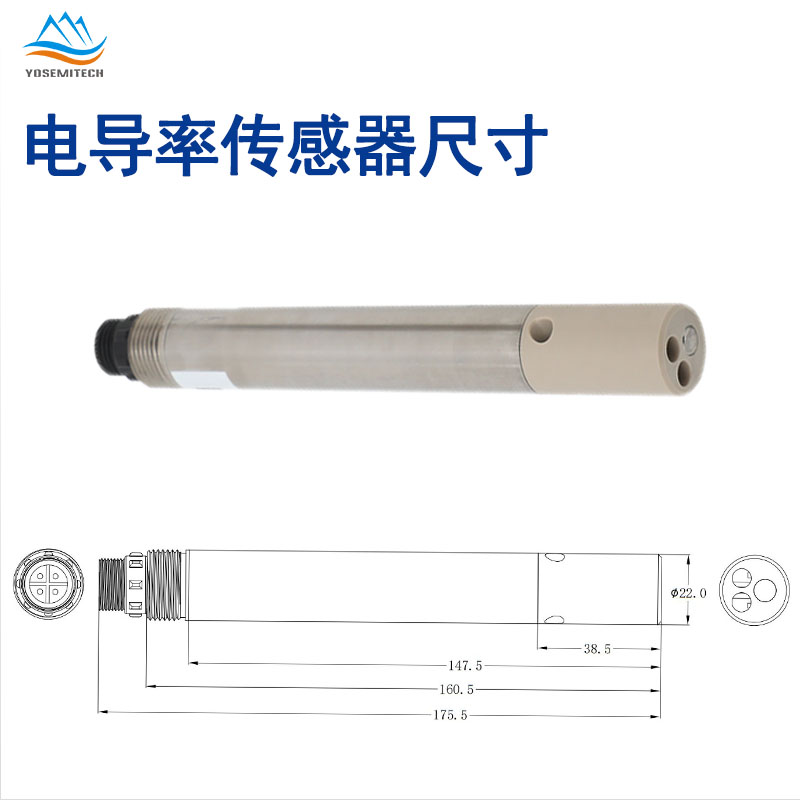

尺寸 | Φ22mm*175.5mm |
线缆长度 | 10米（默认），可定制 |
校准 | 1点或2点校准 |
外壳材料 | 镍+PEEK+钛合金 |
※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※
苏州禹山传感科技有限公司
Y521-A四电极电导率（盐度）传感器.pdf
Y521-A电导盐度传感器校准视频.mp4
Y521-A 电导率盐度传感器校准步骤
1、所需器具及原材料
所需器具：250mL烧杯2个，固定管1个，手套1付
原材料：1.4083mS/cm电导率标液，12.852mS/cm电导率标液
2、校准步骤
Y521-A禹山四电极电导率盐度传感器支持1点和2点校准。
1点校准在1.4083mS/cm中完成，改变传感器的k值；
2点校准在1.4083mS/cm和12.852mS/cm的标液中完成，改变传感器的k值和B值。
（1）1点校准步骤（改变K值）
第1步：在250mL瓶中放入适量的1.4083mS/cm电导率标液，将传感器放入瓶中，轻轻摇晃传感器以去除传感器前端的气泡；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，下拉“Port”，选择相应的COM口，然后测量”，得到电导率，TDS和温度的实时测量值；
第3步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下，写入“单点/第一点校准值”是1.4083，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第4步：在“CT”界面下点击“开始”，得到电导率，TDS，盐度和温度的实时测量值，检查电导率值是否接近1.41mS/cm，验证一点校准是否成功。
（2）2点校准步骤（改变K值和B值）
第1步：在250mL瓶中放入适量的1.4083mS/cm电导率标液，在另一个250mL瓶中放入适量的12.852mS/cm电导率标液；
第2步：将传感器放入装有1.4083mS/cm电导率标液的烧杯中，轻轻摇晃传感器以去除传感器前端的气泡；
第3步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“连接”和“测量”，然后点击“开始”，得到电导率，TDS，盐度和温度的实时测量值；
第4步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下，写入“单点/第一点校准值”是1.4083，“第二点校准值”是12.852，点击“2点”进行两点校准，等待传感器在第一个标液中校准值趋于稳定，点击“OK”，然后用蒸馏水或去离子水将传感器清洗干净后擦干，将放入装有12.852mS/cm电导率标液的瓶中，等待传感器在第二个标液中校准值趋于稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第5步：在“CT”界面下点击“开始”，得到电导率，TDS，盐度和温度的实时测量值，检查电导率值是否接近12.85mS/cm，验证两点校准是否成功。
