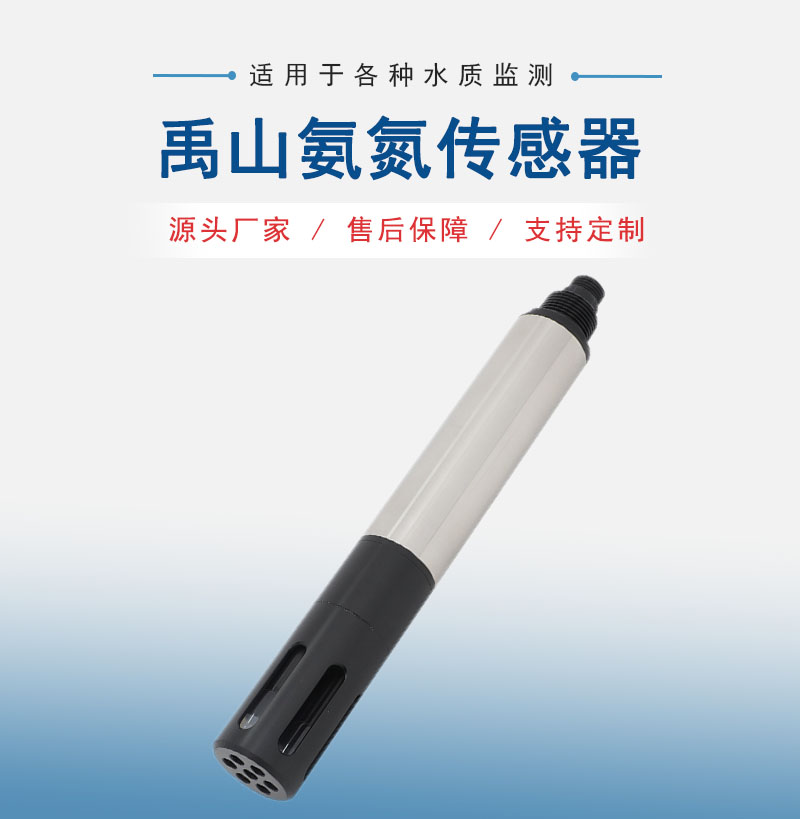

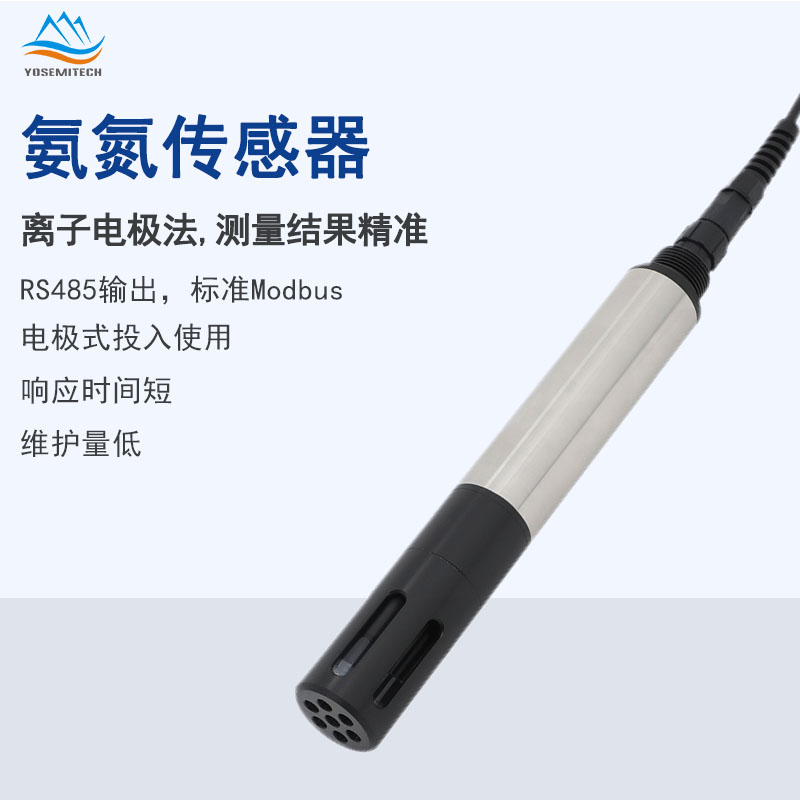

Y561-A型在线氨氮传感器简介
禹山Y561-A型在线氨氮传感器，无需试剂，绿色无污染，可实时在线监测。标配铵离子电极、pH电极及参比电极（钾离子可选配），在测量水体氨氮过程中、自动pH和温度补偿、使测量值更准确。传感器可直接投入式安装，相比传统氨氮分析仪，更加经济环保、方便快捷。采用RS485输出、支持Modbus，方便集成。
传感器特点：
数字传感器，RS-485输出，支持MODBUS；
无需试剂，无污染，更经济环保；
自动对水体中pH和温度进行补偿；
离子电极法，无需电解液，电极可单独更换，易维护。
注：离子电极仅适用于淡水应用场景，不适用于海水。
氨氮传感器参数
产品名称 | 氨氮传感器（无刷） |
型号 | Y561-A |
测量原理 | 离子电极法 |
氨氮量程 | 0-100mg/L （可选0-1000mg/L） |
氨氮精度 | ±10%或±0.5mg/L（取大者） |
分辨率 | 0.01mg/L |
pH量程 | 4-10 pH |
温度范围 | 0-50℃ |
防护等级 | IP68 |
接口 | RS-485，MODBUS协议 |
功耗 | 0.25W（建议供电：DC 9-24V，≥1A） |
尺寸 | Φ36mm*265mm（带保护罩） |
线缆长度 | 10米（默认），可定制 |
校准 | 1点或2点校准 |
外壳材料 | POM+316L（可定制钛合金） |
※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※
苏州禹山传感科技有限公司
Y561-A NH4-N氨氮传感器.pdf
Y561-A氨氮传感器校准视频.mp4
Y561-A氨氮传感器校准步骤

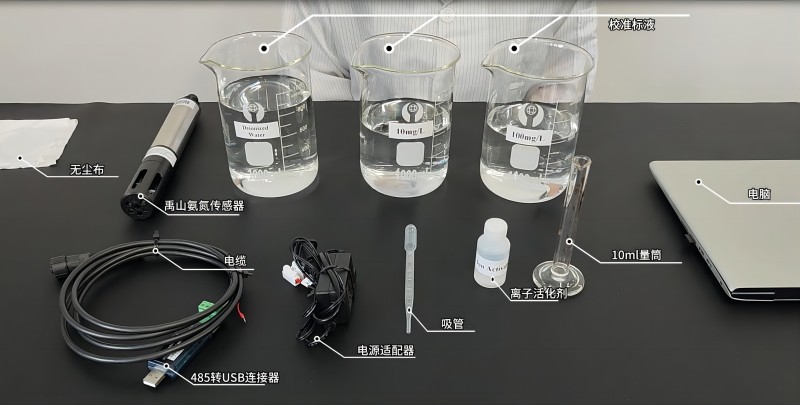

1、所需器具及原材料
所需器具：3个1L烧杯，手套1付
2、校准步骤
氨氮传感器的用户校准方法有两种：1点校准和2点校准。
1点校准在10ppm的标液中完成，改变传感器的K值；
2点校准在10ppm和100ppm的标液中完成，改变传感器k值和B值。
（1）1点校准步骤（改变K值）
第1步：在电脑上打开禹山SmartPC测试软件，点击“连接”和“测量”，然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；

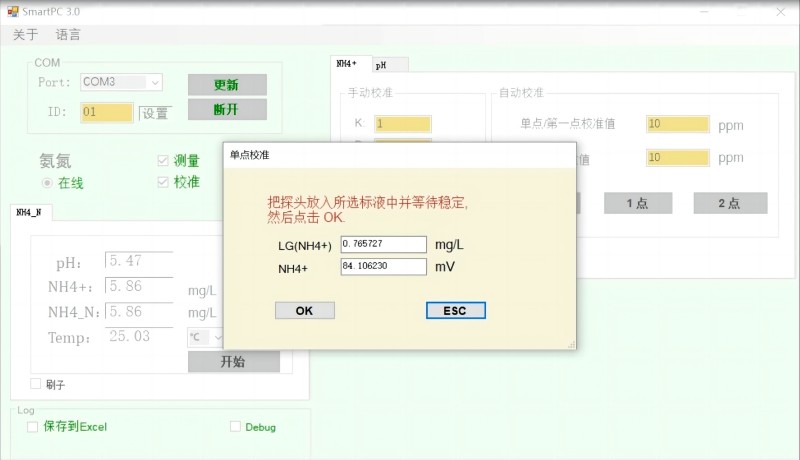

第2步：点击“停止”结束数据测量，然后点击“校准”，在“自动校准”界面下，写入“单点/第一点校准值”10，点击“1点”并等待1点校准值趋于稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近10mg/L，验证一点校准是否成功。
（2）2点校准步骤（改变K值和B值）
第1步：在电脑上打开SmartPC测试软件，点击“连接”和“测量”，然后点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值；

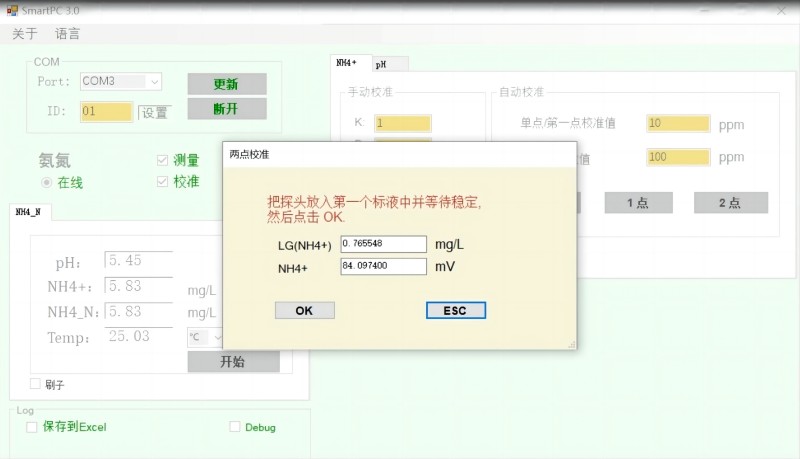

第2步：点击“停止”结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下，写入“单点/第一点校准值”10，“第二点校准值”100，点击“2点”进行两点校准，等待电极在第一个标液中的校准值趋于稳定，点击“OK”。
用蒸馏水或去离子水将传感器清洗干净后擦干，放入第二个标液（100mg/L）中，等待电极在第二个标液中校准值趋于稳定，点击“OK”完成2点校准。再点击刚才的“获取”，检查K值和B值是否正确写入。
第3步：在“NH4-N”界面下点击“开始”，得到pH、NH4+、NH4-N和温度的实时测量值，检查NH4+是否接近100mg/L，验证两点校准是否成功。
