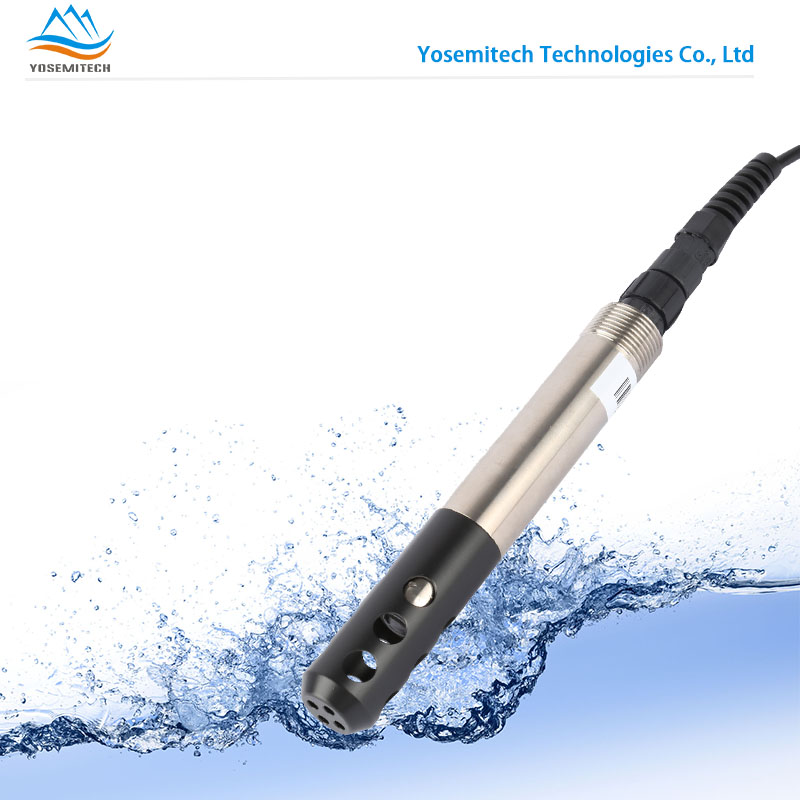

在线式荧光法溶解氧传感器简介
禹山 ODO 系列荧光法溶解氧传感器采用新一代荧光寿命技术，应用禹山自研高性能荧光材料，不消耗氧、无流速限制、无需电解液，免于维护和校准，不受硫化氢干扰，具有出色的精度和稳定性。内置温度传感器，自动温度补偿。数字式RS485输出，集成应用更方便。

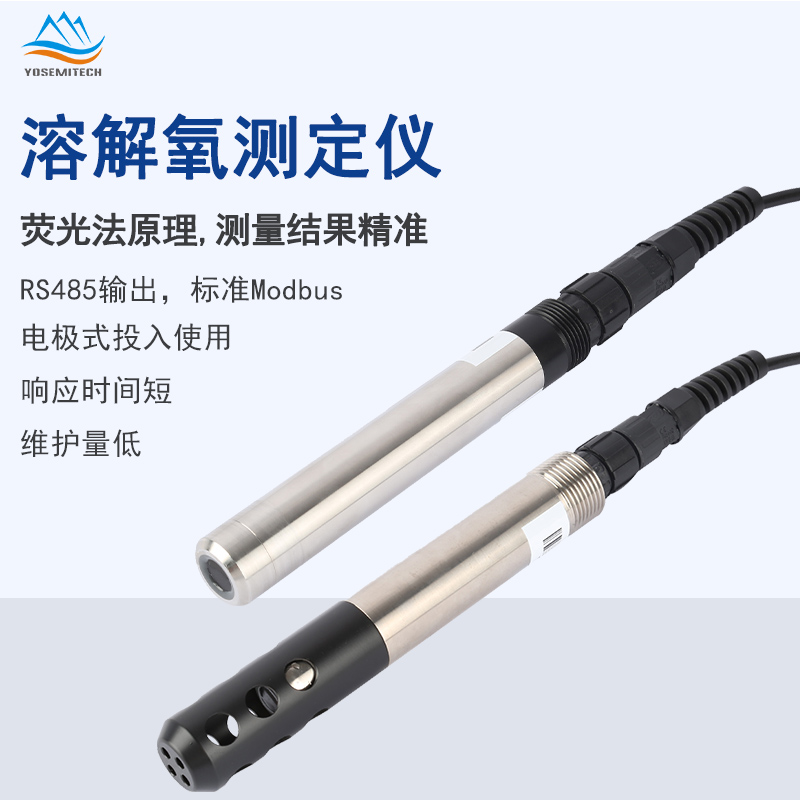

传感器特点：
数字传感器，RS485 输出，MODBUS协议 ；
无需电解液、抗干扰强、无需频繁校准；
不消耗氧，没有流速限制；
内置温度传感器，自动温度补偿。
在线荧光法溶解氧传感器参数
产品名称 | 溶解氧传感器 |
型号 | Y504-A |
测量原理 | 荧光法 |
范围 | 0-20mg/L或0-200%饱和度 |
精度 | ±1%或±0.3mg/L（取大者） |
温度范围 | 0-50℃ |
最大水深 | 60米 |
防护等级 | IP68 |

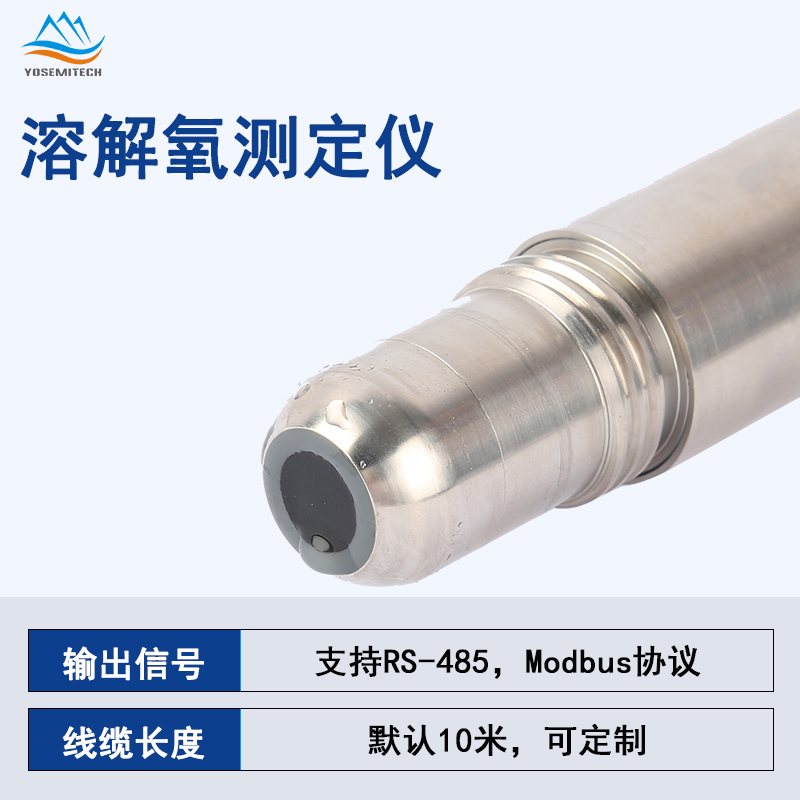

接口 | RS-485，MODBUS协议 |
功耗 | 0.1W（建议供电：DC 9-24V，电流>50mA） |
装配 | G3/4螺纹，浸入式安装 |

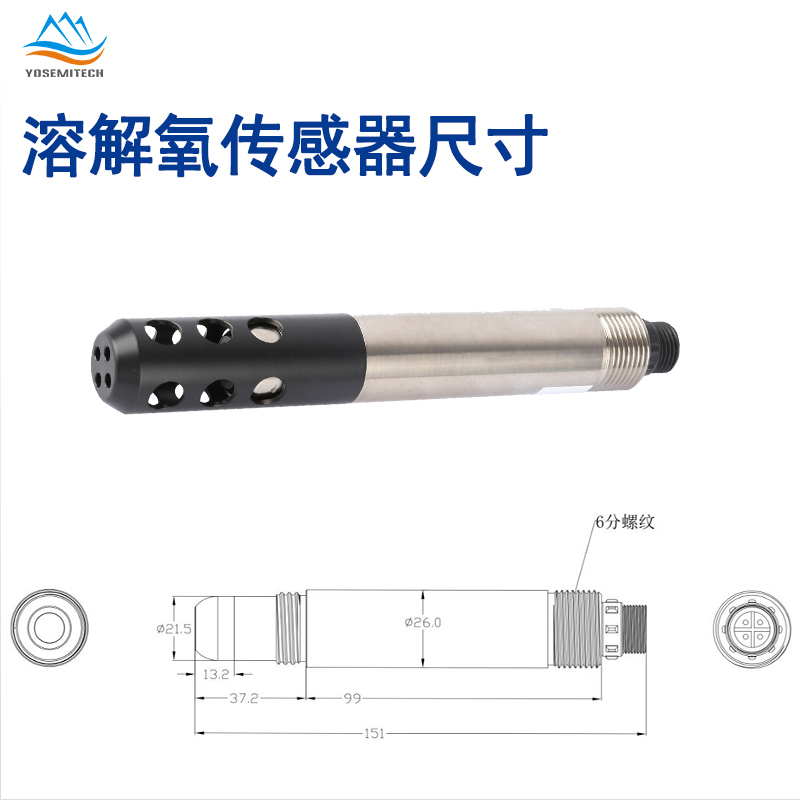

尺寸 | Φ26mm*187mm（带保护罩） |
线缆长度 | 10米（默认），可定制 |
校准 | 1点或2点校准 |
外壳材料 | 钛合金 |
※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※
苏州禹山传感科技有限公司
Y504-A在线溶解氧传感器.pdf
Y504-A演示视频.mp4
Y504-A使用视频.mp4
Y504-A校准视频.mp4
Y504-A溶解氧传感器校准步骤
1、所需器具及原材料
所需器具：1L烧杯2个，玻璃搅拌棒1根，空气增氧泵1个，手套1副。
原材料：无水亚硫酸钠（CAS:7757-83-7），蒸馏水或去离子水。
2、校准步骤
溶解氧传感器用户校准方法有两种：1点校准和2点校准；1点校准在0%氧水中完成；2点校准在0%氧水和100%氧水完成。
（1）一点校准步骤（改变K值）
第1步：在电脑上打开禹山SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“盐度”和“气压”的数值（默认盐度是0ppt，气压是101.35kPa），然后点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“恢复”，在弹出的窗口中选择“确定”，再点击刚才的“获取”，检查K值和B值是否恢复成默认值（默认K值是1，B值是0）；
第3步：在“自动校准”界面下，写入“单点/第一点校准值”100，点击“1点”进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第4步：在“DO”界面下点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近100%，验证一点校准是否成功。
（2）两点校准步骤（改变K值和B值）
第1步：在电脑上打开SmartPC测试软件，点击“Language”，选择中文，下拉“Port”，选择相应的COM口，然后点击“连接”，连接传感器成功后，点击“测量”，根据实际情况通过“获取”和“设置”选项来修改“盐度”和“气压”的数值（默认盐度是0ppt，气压是101.35kPa），然后点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值；
第2步：点击“停止”，结束数据测量，然后点击“校准”，在“手动校准”界面下点击“获取”得到传感器的初始K值和B值。在“自动校准”界面下点击“恢复”，在弹出的窗口中选择“确定”，再点击刚才的“获取”，检查K值和B值是否恢复成默认值（默认K值是1，B值是0）；
第3步：在“自动校准”界面下，写入“单点/第一点校准值”是100，“第二点校准值”是0，点击“2点”进行两点校准，等待弹出窗口中的数值稳定，点击“OK”，然后将传感器放入0%氧水中，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第4步：在“DO”界面下点击“开始”，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近0%，然后将传感器放入100%氧水中，得到溶解氧百分比、溶解氧和温度的实时测量值，检查溶解氧百分比是否接近100%，验证两点校准是否成功。
