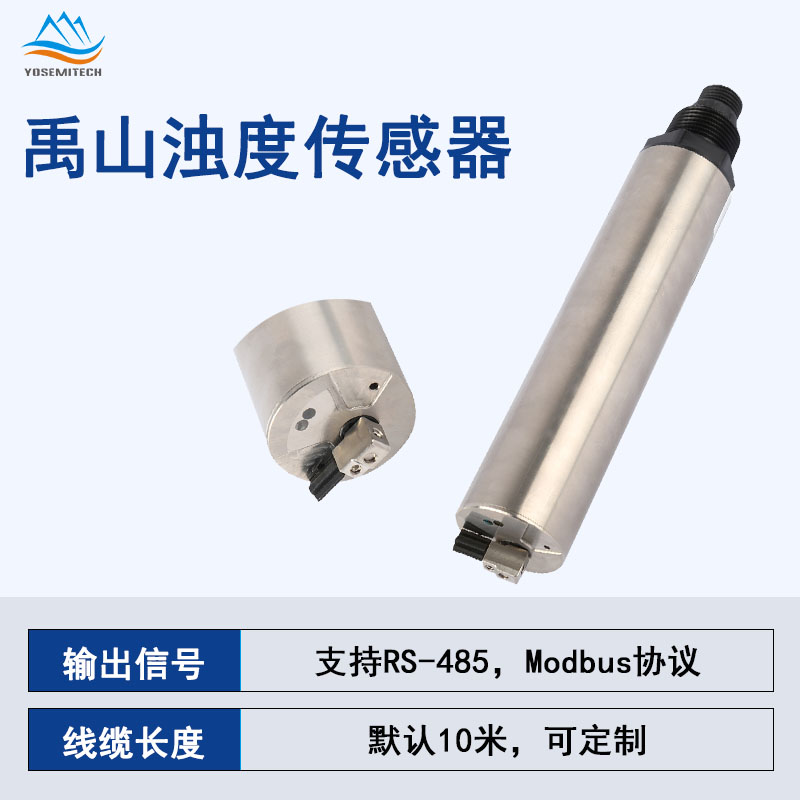

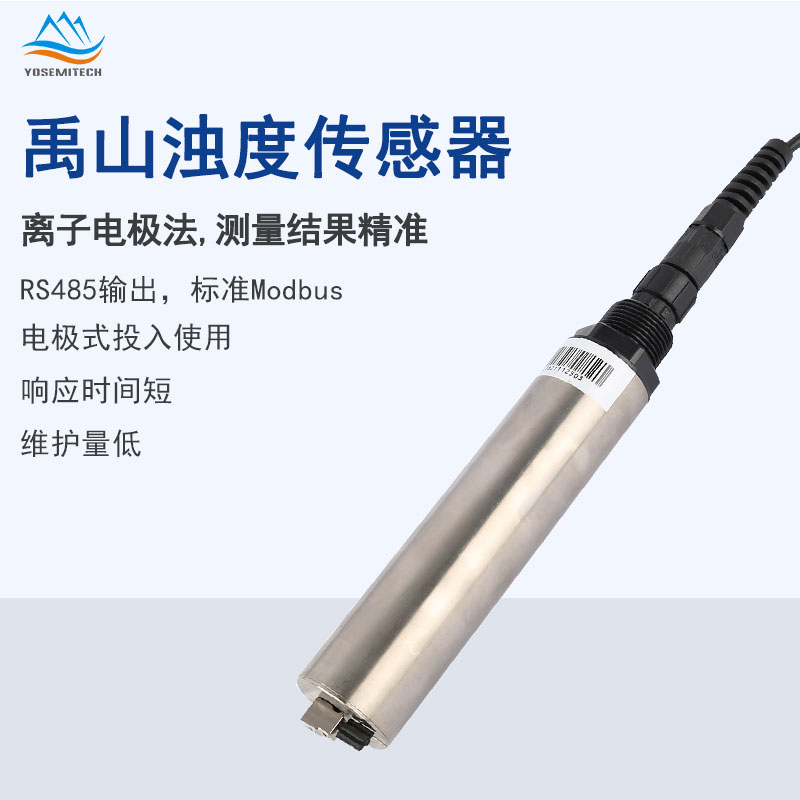

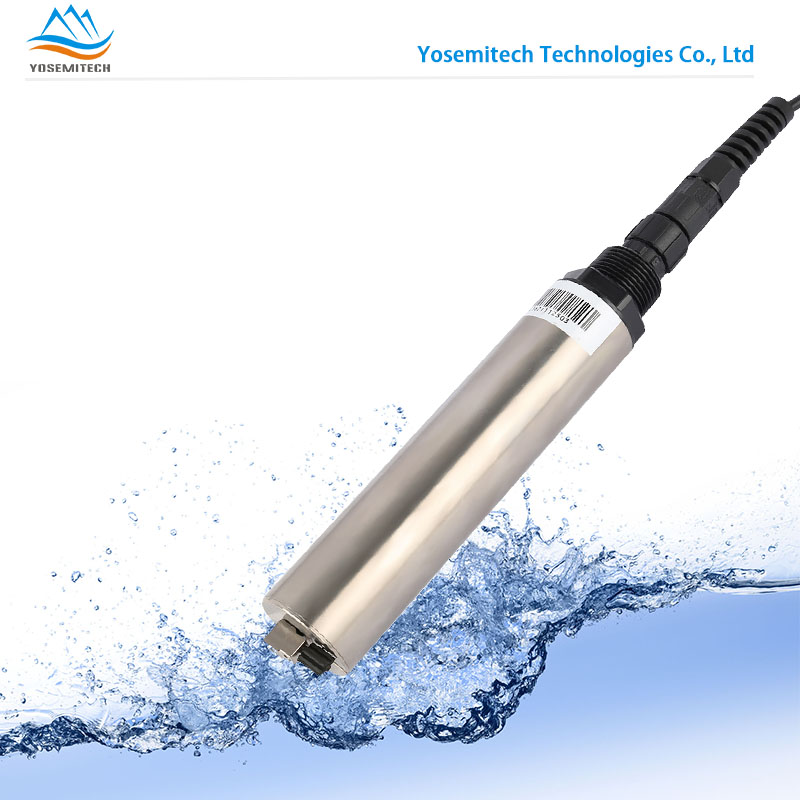

自清洁浊度传感器简介
禹山传感Y511-A型在线浊度传感器，采用90°散射光测定原理、符合ISO7027国际标准，采用定制光学器件、尺寸小巧、安装维护简便、不易受到环境光的干扰，具有更出色的重复性和稳定性。另外，Y511-A带自动清洁刷，可有效消除气泡、沾污对测量的影响，使得维护周期更长，长期在线使用也能保持极佳的稳定性。
传感器特点：
数字传感器，RS-485输出，标准Modbus协议；
90°散射光原理，符合ISO7027国际标准；
蓝宝石光学窗口、定制滤光片，不易受环境光和色度干扰；
极佳的重复性和稳定性。
自清洁浊度传感器参数
产品名称 | 浊度传感器（有刷） |
型号 | Y511-A |
测量原理 | 90°散射法 |
范围 | 0.1-1000NTU或0.1-4000NTU |
精度 | ±5%或0.3NTU（取大者） |
温度范围 | 0-50℃ |
最大压力 | 3bar |
防护等级 | IP68 |
接口 | RS-485，MODBUS协议 |
电源信息 | 0.2W（不转刷）0.6W（转刷时）；建议供电：DC 12-24V，>500mA |
装配 | NPT3/4螺纹，投入式安装 |

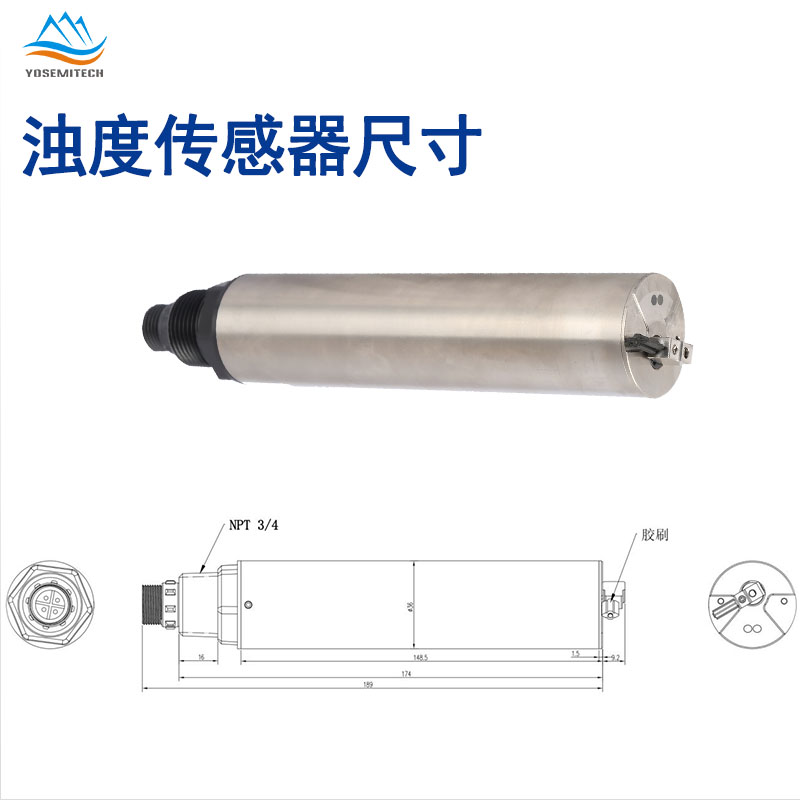

尺寸 | Φ36mm*198.2mm |
线缆长度 | 10米（默认），可定制 |
校准 | 0点、1点或2点校准 |
外壳材料 | 钛合金 |
※以上技术参数均为实验室标液环境下数据；传感器寿命和维护校准频率与实际现场工况有关。※
苏州禹山传感科技有限公司
Y511-A自清洁浊度传感器.pdf
Y511-A自清洁浊度校准视频.mp4
Y511-A浊度传感器校准步骤

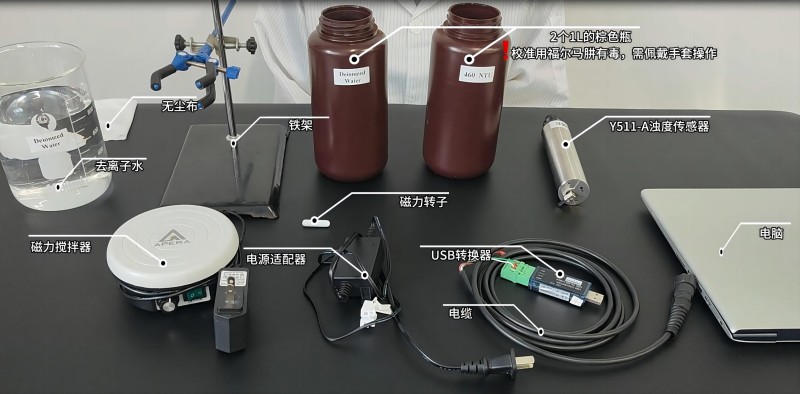

1、所需器具及原材料
所需器具：1L棕瓶2个，铁架台1个，1L烧杯，手套1付
原材料：4000NTU 浊度标准液母液，蒸馏水或去离子水
2、校准步骤
禹山Y511-A自清洁浊度传感器有0点校准、1点校准和2点校准。校准标液有去离子水、460NTU。
0点校准在去离子水中完成，改变传感器的B值；
1点校准在460NTU的标液中完成，改变传感器的K值；
2点校准在0NTU和460NTU标液中完成，改变传感器的K和B值。
（1）0点校准（改变B值）
第1步：在1L棕色瓶中放入适量的蒸馏水或去离子水，将传感器放入棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

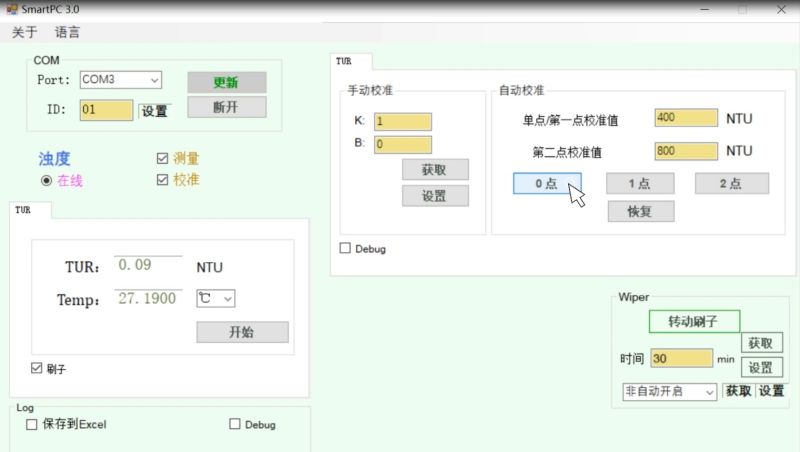

第3步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下点击“0点”，进行零点校准，等待弹出窗口中的数值稳定，点击“OK”完成校准。再点击刚才的“获取”，检查B值是否正确写入；
第4步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近0NTU，验证零点校准是否成功。
（2）1点校准步骤（改变K值）
第1步：在1L棕色瓶中放入适量的460NTU浊度标液，放入一个磁力转子，将棕色瓶放在磁力搅拌器上，打开磁力搅拌器对标液进行充分搅拌，将传感器放入棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第2步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件，点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

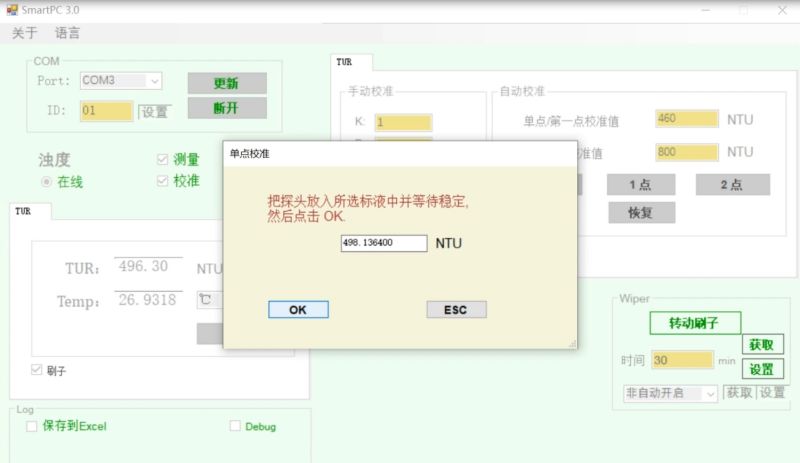

第3步：点击“停止”，结束数据测量，然后点击“校准”。在“自动校准”界面下写入“单点/第一点校准值”是460，然后点击“1点”，进行一点校准，等待弹出窗口中的数值稳定，点击“OK”，完成校准。再点击刚才的“获取”，检查K值是否正确写入；
第4步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近460NTU，验证一点校准是否成功。
（3）2点校准步骤（改变K值和B值）
第1步：在1L棕色瓶中放入0NTU浊度标液，在另一个1L棕色瓶中放入适量的460NTU浊度标液，放入一个磁力转子，将棕色瓶放在磁力搅拌器上，打开磁力搅拌器对标液进行充分搅拌。
第2步：将传感器放入装有0NTU浊度标液的棕色瓶正中央，不能紧贴棕色瓶的四周瓶壁，用铁架台固定传感器，调节传感器的高低位置，注意传感器前端与棕色瓶瓶底需要保持＞10cm的距离；
第3步：将连接好传感器线缆的RS485转USB接头插入电脑，在电脑上打开SmartPC测试软件点击“连接”和“测量”，在“TUR”界面下点击“刷子”，在“Wiper”界面下点击“转动刷子”，去除测试窗口的气泡。然后点击“开始”，得到浊度和温度的实时测量值；

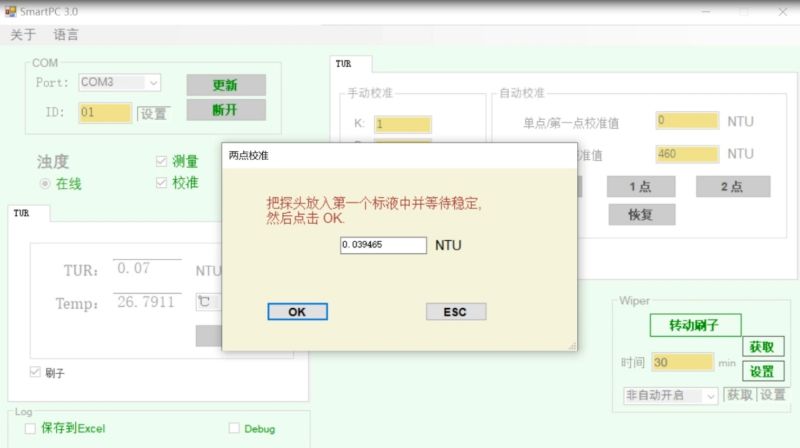

第4步：点击“停止”结束数据测量，然后点击“校准”。在“自动校准”界面下，写入“单点/第一点校准值”是0，“第二点校准值”是460，点击“2点”进行两点校准，等待传感器在第一个标液中的校准值稳定，点击“OK”，然后用无尘布擦干传感器，再将传感器放入第二个460NTU标液中，等待第二个校准值稳定，点击“OK”完成校准。再点击刚才的“获取”，检查K值和B值是否正确写入；
第5步：在“TUR”界面下点击“开始”，得到浊度和温度的实时测量值，检查浊度值是否接近460NTU，验证两点校准是否成功。
